Przepustnica jednopłaszczyznowa prostokątna PJ

Przepustnica jednopłaszczyznowa prostokątna PJ

Przepustnice na kanał prostokątny > Przepustnica jednopłaszczyznowa prostokątna PJ
Przepustnice na kanał prostokątny > Przepustnica jednopłaszczyznowa prostokątna PJ
  • Przepustnice na kanał prostokątny > Przepustnica jednopłaszczyznowa prostokątna PJ
  • Przepustnice na kanał prostokątny > Przepustnica jednopłaszczyznowa prostokątna PJ

Materiał:

  • stal ocynkowana.

Charakterystyka produktu:

  • rama przepustnicy wykonana z profili i narożników,
  • rozmiar ramy zależy od wymiarów B lub H, zgodnie z normą:
    B lub H ≤ 999 - DW-20 / H-20,
    1000 ≤ B lub H ≤ 2499 - DW-30 / H-30,
  • standardowo wykonywane na mechanizmie SPIRO, możliwe wykonanie pod siłownik ze sworzeniem o przekroju 8×8 mm.

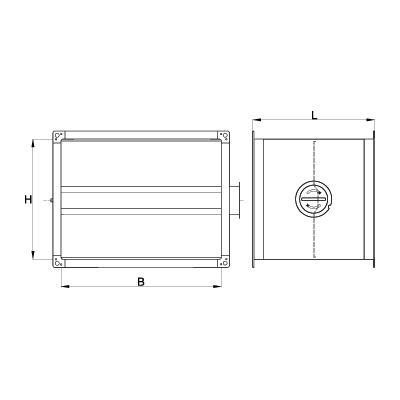

Standardowe długości przepustnic:

  • L = 200 mm, H = do 250 mm,
  • L = 250 mm, H = 251 ÷ 500,
  • L = 300 mm, H = 501 ÷ 700,
  • L = 400 mm, H = 701 ÷ 1000.
H [mm] B [mm]
200 - 2000 200 - 1400
