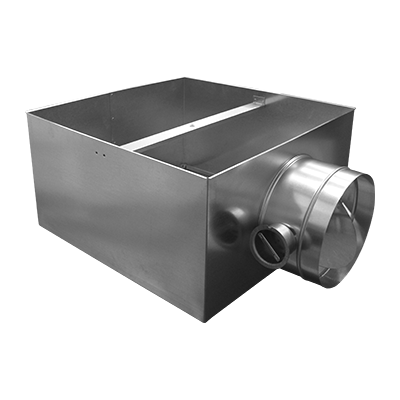

Skrzynka rozprężna SR-SW

Skrzynka rozprężna SR-SW

Skrzynki rozprężne > Skrzynka rozprężna
SR-SW
Skrzynki rozprężne > Skrzynka rozprężna
SR-SW
  • Skrzynki rozprężne > Skrzynka rozprężna
SR-SW
  • Skrzynki rozprężne > Skrzynka rozprężna
SR-SW

Materiał:

  • stal ocynkowana,
  • uszczelka wykonana z gumy EPDM.

Charakterystyka produktu:

  • łączenia (przetłoczenia punktowe),
  • wbudowana przepustnica z mechanizmem Spiro,
  • skrzynka rozprężna przeznaczona do pracy z anemostatem SW.

Oznaczenia:

  • skrzynka bez przepustnicy i izolacji kod: SR-SW,
  • skrzynka z przepustnicą kod: SR-SW+P,
  • skrzynka z izolacją* kod: SR-SW+I,
  • skrzynka z przepustnicą i izolacją* kod: SR-SW+I+P.

* Izolacja: mata kauczukowa MST 6 mm.

A × A
[mm]
A1 × A1
[mm]
H
[mm]
ød
[mm]
580 × 580 590 × 590 310 250
Wszystkie wymiary liniowe typu: L, H, Z, A, B, W, F, h1, itp. są w tolerancji ± 2 mm.
