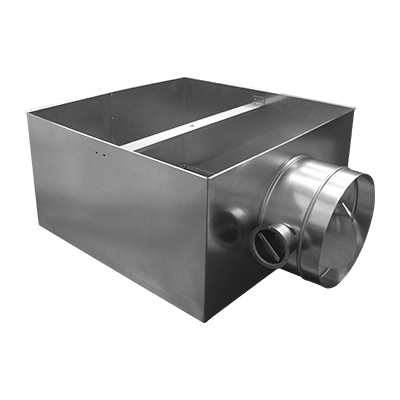

Skrzynka rozprężna SR-SD-B

Skrzynka rozprężna SR-SD-B

Skrzynki rozprężne > Skrzynka rozprężna
SR-SD-B
Skrzynki rozprężne > Skrzynka rozprężna
SR-SD-B
  • Skrzynki rozprężne > Skrzynka rozprężna
SR-SD-B
  • Skrzynki rozprężne > Skrzynka rozprężna
SR-SD-B

Materiał:

  • stal ocynkowana.

Charakterystyka produktu:

  • łączenia (przetłoczenia punktowe),
  • wbudowana przepustnica z mechanizmem Spiro,
  • na zamówienie dostępne wymiary indywidualne,
  • skrzynka rozprężna przeznaczona do pracy z nawiewnikiem SD-B.

Oznaczenia:

  • skrzynka bez przepustnicy i izolacji kod: SR-SD-B,
  • skrzynka z przepustnicą kod: SR-SD-B+P,
  • skrzynka z izolacją* kod: SR-SD-B+I,
  • skrzynka z przepustnicą i izolacją* kod: SR-SD-B+I+P.

* Izolacja: mata kauczukowa MST 6 mm.

Typ nawiewnika A × A
[mm]
A1 × A1
[mm]
H
[mm]
ød
[mm]
SD-B 300 580 × 580 590 × 590 310 250
SD-B 400 580 × 580 590 × 590 310 250
SD-B 500 580 × 580 590 × 590 310 250
SD-B 600 580 × 580 590 × 590 310 250
SD-B 625 580 × 580 590 × 590 310 250
