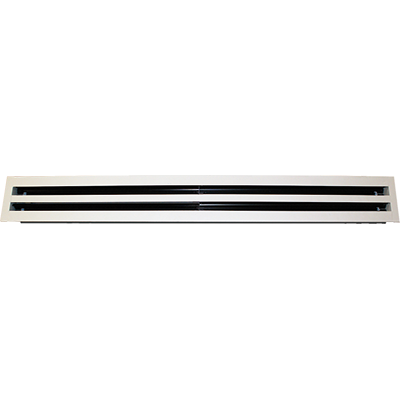

Nawiewniki szczelinowe SDML

Nawiewniki szczelinowe SDML

Nawiewniki, anemostaty > Nawiewniki szczelinowe SDML
Nawiewniki, anemostaty > Nawiewniki szczelinowe SDML
  • Nawiewniki, anemostaty > Nawiewniki szczelinowe SDML
  • Nawiewniki, anemostaty > Nawiewniki szczelinowe SDML

Charakterystyka produktu:

  • elementy konstrukcyjne wykonane z aluminium,
  • malowane proszkowo na kolor RAL 9016,
  • odpowiednie do nawiewu ciepłego lub zimnego powietrza,
  • możliwość łatwego ustawiania kierunku nawiewanego powietrza,
  • odpowiednie do systemów o zmiennej ilości powietrza,
  • lekka waga nawet przy dużym gabarycie,
  • łatwy montaż i regulacja dzięki unikalnym rozwiązaniom konstrukcyjnym,
  • produkt posiada atest PZH.

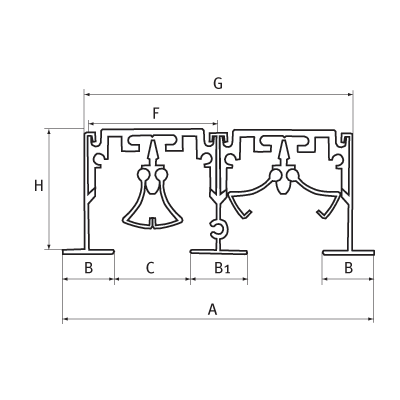

Model A
[mm]
B
[mm]
C
[mm]
B1
[mm]
F
[mm]
G
[mm]
H
[mm]
L1/L*
[mm]
2 sloty 126 28 24 19 42 91 37 1002/1040
3 sloty 170 28 24 19 42 135 37 1002/1040
4 sloty 215 28 24 19 42 180 37 1002/1040

* długość wewnętrzna/zewnętrzna.

Charakterystyka anemostatów SDML:

Model Charakterystyka
2 sloty V [m³/h] 65 130 205 270
Ps [Pa] 1 3 8 14
NC [dB] - - 16 23
T poziom [m] 0,3-0,9-3,7 1,6-3,7-7,1 3,7-5,3-9,0 4,6-7,1-10,5
T pion [m] 1,6 3,4 5,0 5,9
2 sloty
(ciąg dalszy)
V [m³/h] 335 400 470 540
Ps [Pa] 22 32 43 57
NC [dB] 29 33 37 40
T poziom [m] 5,9-8,4-11,8 7,1-9,0-7,4 8,1-9,9-14,0 8,7-10,5-14,9
T pion [m] 6,8 7,4 8,1 8,7
3 sloty V [m³/h] 100 200 300 400
Ps [Pa] 1 3 8 14
NC [dB] - - 18 25
T poziom [m] 0,6-1,6-4,3 2,5-4,3-8,7 4,3-6,5-11,2 5,9-8,7-13,0
T pion [m] 2,2 4,0 6,2 7,4
3 sloty
(ciąg dalszy)
V [m³/h] 505 605 710 805
Ps [Pa] 22 32 43 57
NC [dB] 30 35 39 42
T poziom [m] 7,1-10,2-14,3 8,7-11,1-15,8 9,9-12,1-17,1 10,5-13,0-18,3
T pion [m] 8,4 9,0 9,9 10,5
4 sloty V [m³/h] 130 270 401 540
Ps [Pa] 1 3 8 14
NC [dB] - - 19 26
T poziom [m] 0,9-1,9-5,0 3,4-5,0-10,2 5,0-7,4-13,0 6,8-10,2-14,9
T pion [m] 2,5 4,7 7,1 8,7
4 sloty
(ciąg dalszy)
V [m³/h] 670 805 940 1080
Ps [Pa] 22 32 43 57
NC [dB] 32 36 40 43
T poziom [m] 8,4-11,8-16,7 10,2-13,0-18,3 11,5-14,0-19,5 12,1-14,9-21,1
T pion [m] 9,6 10,5 11,2 12,1

NC [dB] Współczynniki korekcyjne dla krotności długości
Krotność długości 2 4 6 8 10
Nawiew -3 0 +2 +3 +5
Wyciąg 0 +3 +5 +6 +8

T [m] Współczynniki korekcyjne dla krotności długości
Krotność długości 2 4 8 10 12
Korekcja zasięgu 0.72 1.00 1.50 1.70 1.80

T [m] - zasięg podany kolejno dla prędkości 0,75 m/s, 0,50 m/s, 0,25 m/s,
Ps [Pa] - ciśnienie statyczne,
NC [dB] - głośność przy przyjętym tłumieniu pomieszczenia 10 dB.
